DBB球閥到底有哪些要求

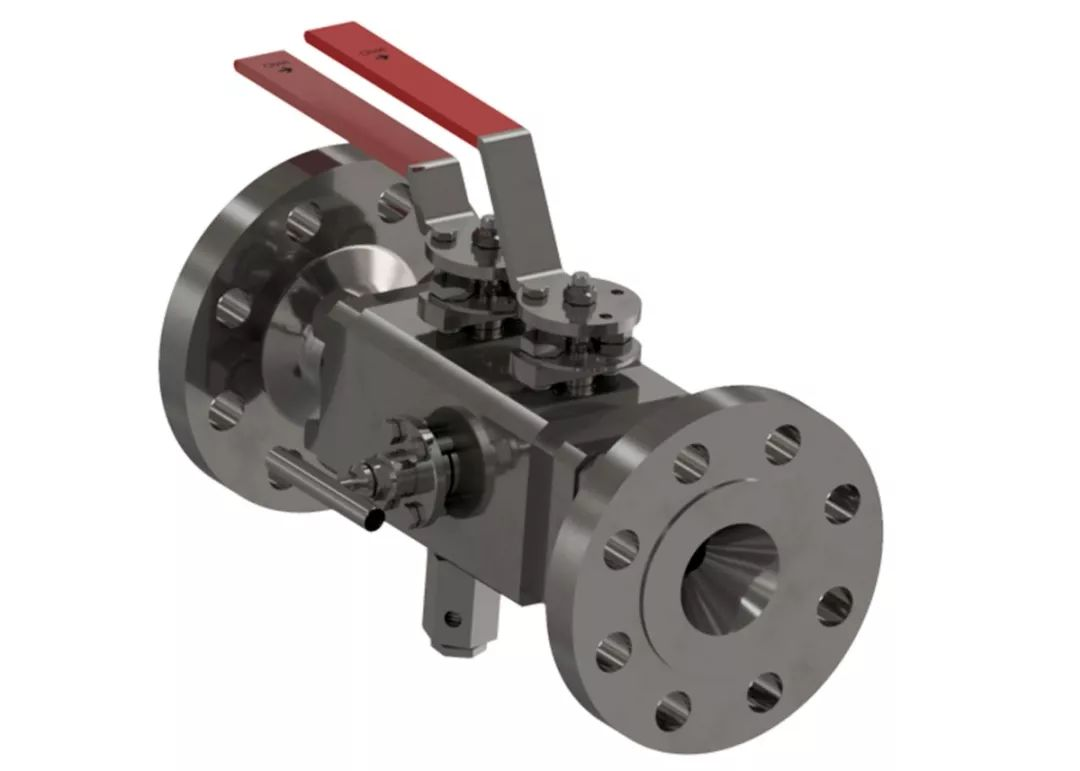

我們見過這個閥門

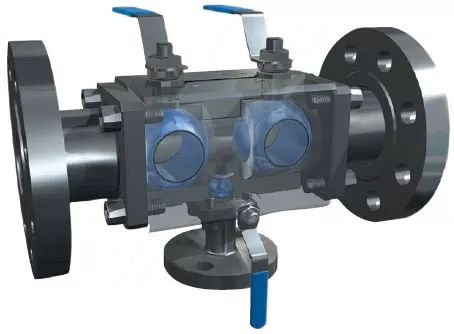

也有這樣的





外觀上看就是將3個閥封裝在一個閥體中，但是均為獨立閥門，從功能上來說可以實現兩端階段和中部泄放功能。但制造閥門需要有依據，就是制造標準，我們常說的管道球閥遵循API 6D，那這種方式符合API 6D的要求嗎？



DBB閥在API 6D中的解釋



首先看API 6D的適用情況



This specification defines the requirements for the design, manufacturing, assembly, testing, and documentation of ball, check, gate, and plug valves for application in pipeline and piping systems for the petroleum and natural gas industries.

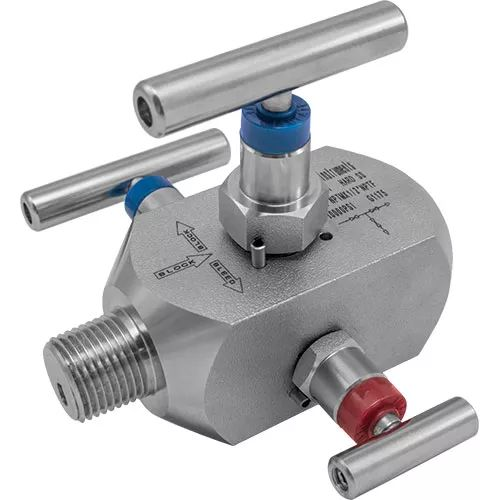

首先API 6D中規定只適用于4種閥門形式包括球閥、止回閥、閘閥、旋塞閥。使用針閥的儀表閥不符合API 6D的標準。



下面看一下API 6D中關于DBB的條文解釋



DBB double block and bleed valve 雙截?cái)嗪团欧?/span>



Single valve with two seating surfaces that, in the closed position, provides a seal against pressure from both ends of the valve with a means of venting/bleeding the cavity between the seating surfaces.

帶有兩個密封副的單個閥門，在其關閉位位置可通過在兩個密封副之間的閥體腔的排放/排氣方法，提供其閥門兩端的壓力（承壓）密封。



DIB double isolation and bleed valve 雙隔離和泄放



Single valve with two seating surfaces, each of which, in the closed position, provides a seal against pressure from a single source, with a means of venting/bleeding the cavity between the seating surfaces.

帶有兩個密封副的單個閥門，其中的每一個密封副在關閉位置可通過在兩個密封表面之間的閥體腔的排放/排空方法，對來自單源的壓力提供密封。



以上密封副解釋為密封面，就是球閥閥體和閥座的接觸面，2個指的是閥門入口和出口。



以上可以看出API 6D規定的DBB閥為單閥DBB，就是說由一個閥門完成DBB功能。字面上說雙聯裝DBB功能閥門不符合API 6D標準。

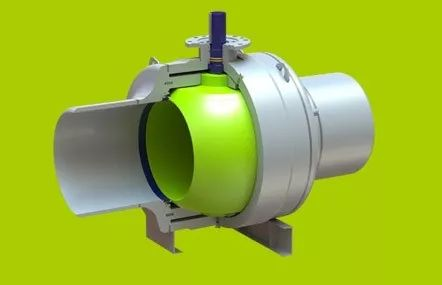

單閥DBB

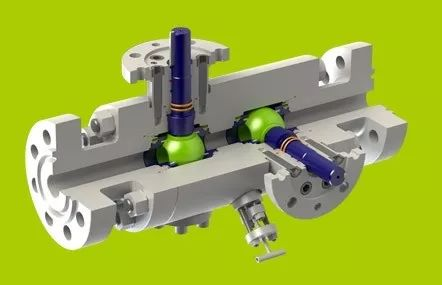

雙聯裝DBB

但在API 6D 2014版信息性附錄K中增加了DBB和DIB閥門組裝形式的說明，這就比較困惑了，直接蒙圈。但是管道球閥DBB都是使用單閥結構。要實現單閥DBB功能必須是固定閥，浮動閥座。



K.3 Double Block and Bleed (DBB)

The DBB feature of the valve or valves is the ability to segregate two pressure sources and to bleed/vent pressure in the void between the two sealing elements (blocks). The bleed may be in the pipework/pipeline when two valves are used, or in the valve body between the two seats when the valve has the DBB feature.

K.3 雙截?cái)嗪团欧?DBB)

閥門的雙截?cái)嗪团欧?/span>DBB特點是能將兩個壓力源隔離并且在兩個密封件（ 截?cái)啵┲g的空隙處排放壓力（或通氣）。排放可以是在使用兩個閥門的管道l管線位置，或在閥門具有DBB特性的兩個閥座之間的閥體處。

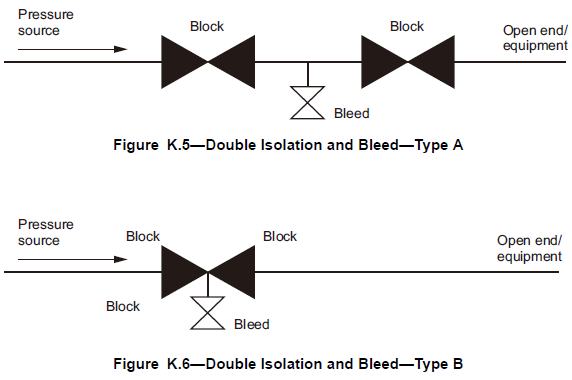

K.4 Double Isolation and Bleed (DIB)

The DIB feature of the valve or valves is the ability to provide two sealing elements to a single pressure source, and to bleed/vent between the two sealing elements. Note that some documents dealing with isolation of equipment may refer to this feature as double block and bleed.

K.4 雙隔離和排放( DIB )

閥門的雙隔離和排放DIB特性是能對單一壓力源提供兩個密封件并且在兩個密封件之間排放。注意，某些處理設備隔離的標準可能稱這個特性為雙截?cái)嗪团欧拧?/span>





2008版以后的API 6D中關于DBB有兩種形式DBB和DIB。



DBB雙截?cái)嗪团欧砰y：具有兩個閥座密封面的單體式(非復合聯裝式)閥門，當其處于關閉位置時，能阻斷(阻塞)同時來自閥門上下游端的介質壓力，且?jiàn)A持在閥座密封面間的閥體腔介質有泄放通道。注：當該類型閥門僅承受來自單一方向(上游或下游)的介質壓力時，不提供確實的雙隔離功能。



DIB雙隔離和排放閥：具有兩個閥座密封面的單體式(非復合聯裝式)閥門，當其處于關閉位置時，閥座能獨立地隔離(密封)來自其兩側(流道和閥腔)的介質壓力，且?jiàn)A持在閥座密封面間的閥體腔介質有泄放通道。注：具備雙隔離功能的閥座可在該類型閥門的單端或雙端提供。”

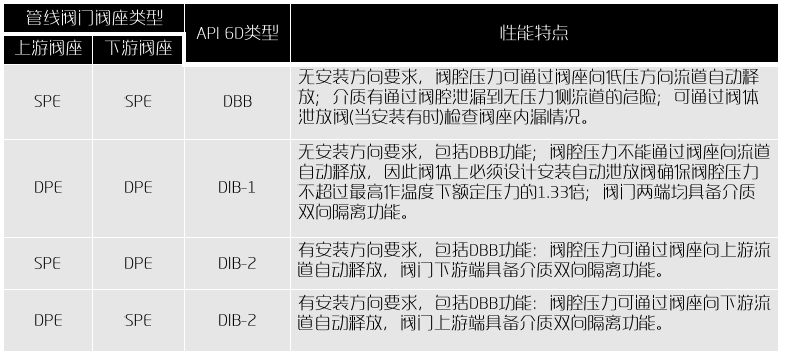

閥座SPE和DPE，SPE是單向密封閥座，DPE是雙向密封閥座。API球閥里面把球閥的兩個閥座設計成不同的組合，分成三種結構，DBB,DIB-1，DIB-2，DBB結構就是兩個閥座全部是SPE閥座，DIB-1是一個SPE閥座，一個DPE閥座。DIB-2是兩個都是DPE閥座，DIB-1還有兩種結構，一個是閥前排放，一個是閥后排放。

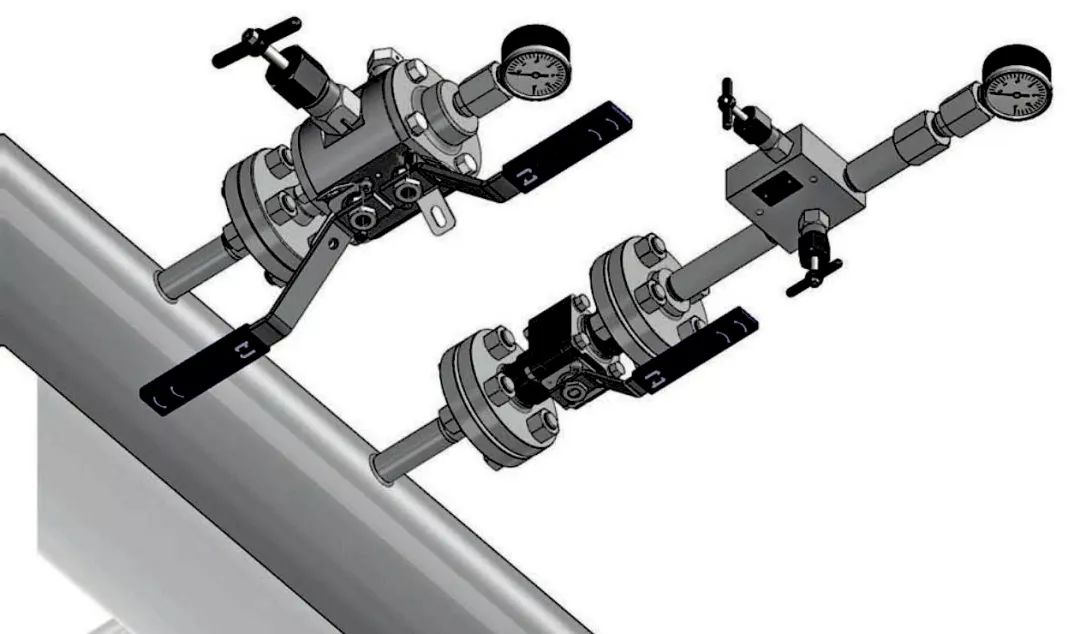

目前國內長輸管道很少使用單獨的儀表DBB閥，國外項目使用的較多
